产品介绍

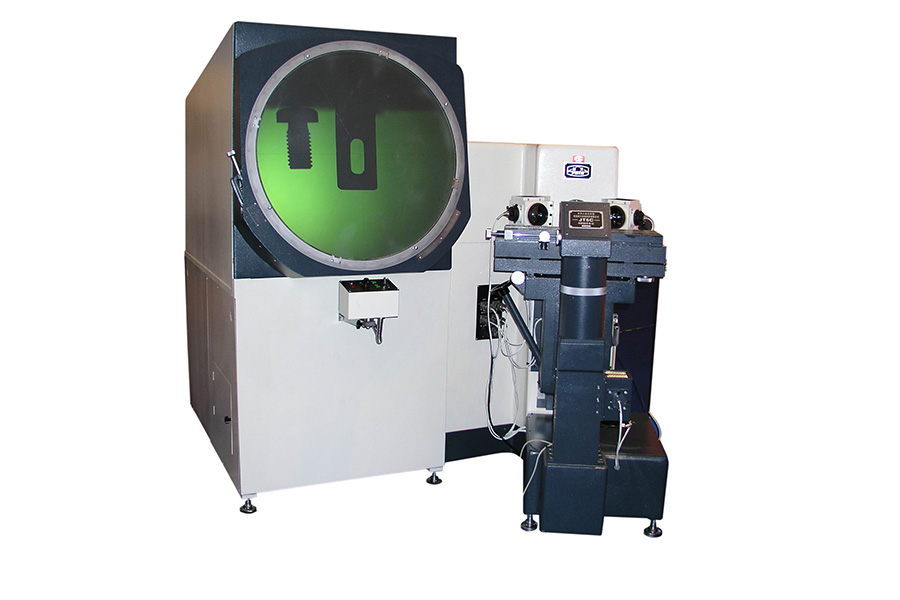

JT5A/B/E  φ800投影仪

采用卧式光路设计,便于测量在线加工被测零件。

工作台测量范围大,承重能力强,测量范围广。

工作台能偏摆±15°,便于测量带螺旋角零件。

高低两档不同的透射照明,适应不同工件的测量要求。

投影屏面积大,可以满足大尺寸工件的测量要求。

JT5A采用光栅传感技术,测量数据数字显示,电机控制工作台运动。

JT5B配计算机及二坐标测量软件,测量方便快捷,电机控制工作台运动。

JT5E全自动投影仪,伺服电机全自动控制运动,软件功能丰富,带自动寻边系统。

投影屏

投影屏尺寸:φ800mm

投影屏旋转范围:0°~360°

投影屏旋转分度值:1°

游标分划值:1′

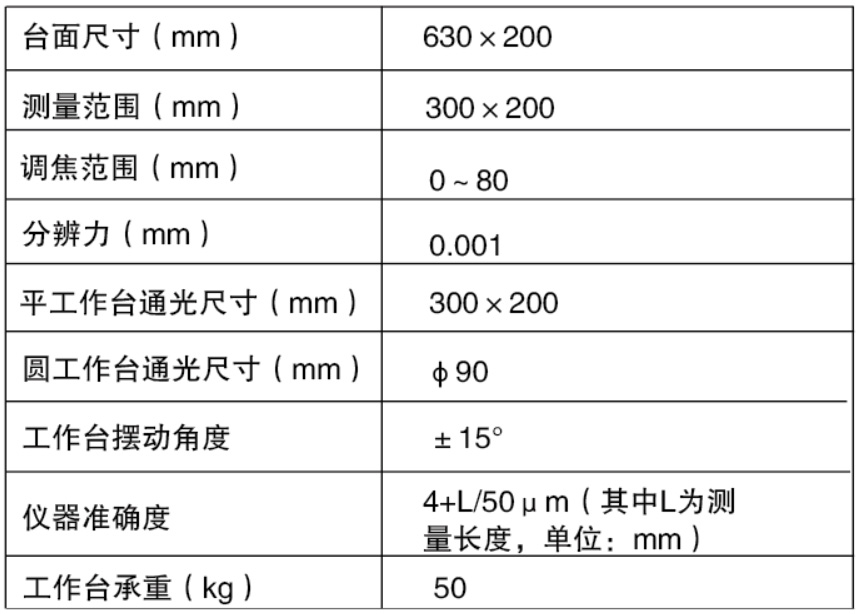

工作台

1700287993398

1700288009260

顶针架

最大夹持直径:φ200mm

最大夹持长度:300mm

照明光源:

透射照明:24V/250W卤钨灯

反射照明:16V/150W白炽灯

放大倍率误差:≤0.06%

额定电压

AC   220V      50Hz

环境要求

室温20℃±3℃,相对湿度40%-70%RH

仪器外形尺寸(mm):长 2130×宽 1800×高1950

仪器质量:1900kg
