产品介绍

二次元投影仪

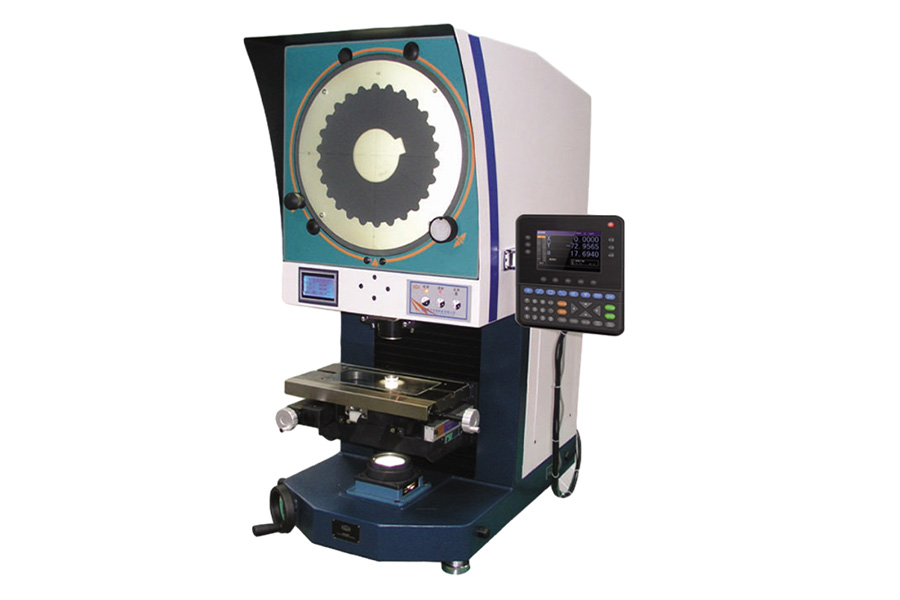

JT28 φ400 数字式投影仪

升降系统采用交叉导轨及无干涉螺母,使升降传动更舒适、更稳定。

反光镜采用专业镀膜工艺,防尘效果更好。

透射照明亮度分高低两档可调,适应不同工件的测量需求。

光源采用进口飞利浦高亮度、长寿命卤钨灯,满足长时间使用需求。

轴流风机双向散热,提供超强散热能力。

光学系统品质优良,物镜成像清晰,放大倍率准确。

物方工作距离大,能满足不同形状零件的测量需求。

仪器配备多功能液晶数显表,带RS232端口,可实现数据的输出与共享。

本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、齿轮、

成形铣刀、丝攻等各种刀具、工具和零件。该仪器广泛地用于机械制造业、仪器仪表和钟表行业

有关企业的计量室和车间。

技术参数:

投影屏

投影屏尺寸:φ400mm

投影屏旋转范围:0°~360°

角度分辨率:1′

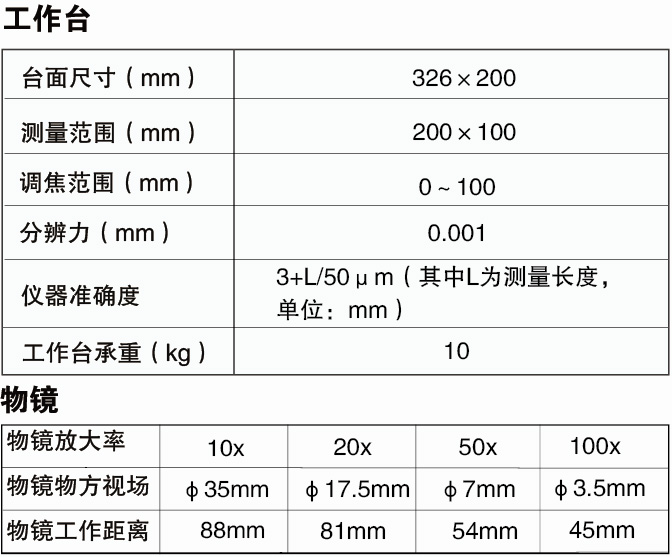

工作台

1700289234448

调焦范围:80mm

放大倍率误差:轮廓0.05%,表面0.1%

额定电压:AC   220V      50Hz

照明光源

透射照明:24V150W卤钨灯

反射照明:24V150W卤钨灯(带反射杯)

环境要求

室温20℃±5℃,相对湿度40%-70%RH

软件介绍

自动寻边功能

线性补偿功能

图形化坐标测量软件功能

采集功能:采集点、线、圆和圆弧。

构建功能:采集的点构造直线、圆、圆弧、计算螺纹参数。

组合计算功能:

“点与点”组合计算两点距及中点坐标;

“点与线”组合计算点线距;

“线与线求交”组合计算交点坐标及夹角;

“线与线求中”组合计算两直线的中线信息;

“圆与圆”组合计算交点、圆心距信息;

“圆与直线”组合计算交点、圆心到直线信息。

形位公差处理功能:

圆和圆弧的圆度测量

直线度测量

同轴度测量

对称度测量

位置度测量

坐标系变换

直角坐标系和极坐标系的坐标变换

建立新坐标和摆正坐标

测量结果、文本、储存、输出

编辑/存储测量程序功能
