光栅尺（编码器）集电极开路输出是什么

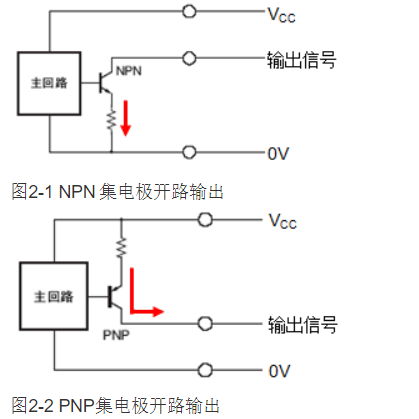

集电极开路输出是以输出电路的晶体管发射极作为公共端，并且集电极悬空的输出电路。根据使用的晶体管类型不同，可以分为NPN集电极开路输出（也称作漏型输出，当逻辑 1 时输出电压为 0V，如图2-1所示）和PNP集电极开路输出（也称作源型输出，当逻辑 1 时，输出电压为电源电压，如图2-2所示）两种形式。在编码器供电电压和信号接受装置的电压不一致的情况下可以使用这种类型的输出电路。

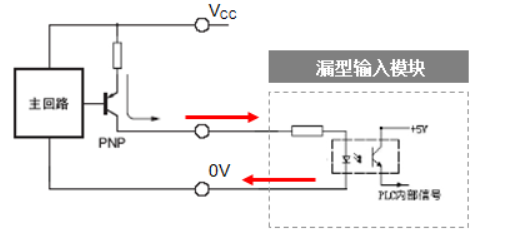

对于PNP型的集电极开路输出的编码器信号，可以接入到漏型输入的模块中，具体的接线原理如图2-3所示。

注意：PNP型的集电极开路输出的编码器信号不能直接接入源型输入的模块中。

图2-3 PNP型输出的接线原理

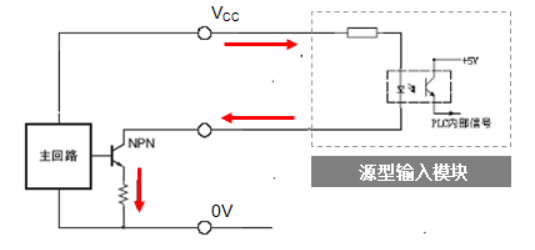

对于NPN型的集电极开路输出的编码器信号，可以接入到源型输入的模块中，具体的接线原理如图2-4所示。

注意：NPN型的集电极开路输出的编码器信号不能直接接入漏型输入的模块中。

图2-4 NPN型输出的接线原理
