产品介绍

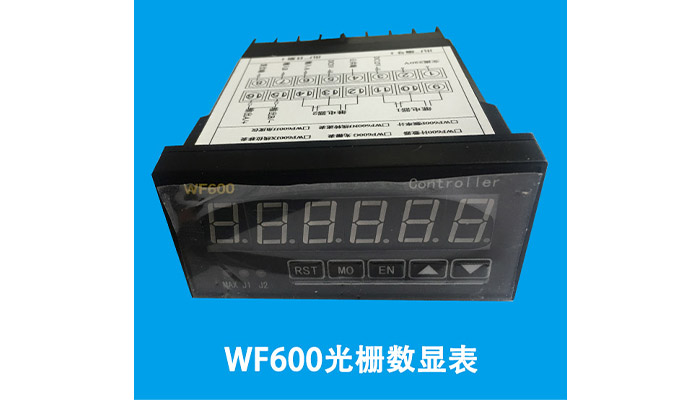

WF600型光栅表是一个六位显示的位置、控制、显示模块。可广范应用于工业控制领域。

国际通用的96×48×115mm标准机箱,六位0.56英寸数码管显示。

输入A和输入B构成双输入端,可识别相位为90度的脉冲编码器信号。

可输入单路开关信号(脉冲)用于计数(单向)或测速。

设有外部清零端子,可由外部开关控制清零。

设定两个控制值,两路继电器输出,可用于控制或报警。

可选4种继电器输出方式。

可设定自动延时复位时间,实现自动延时复位功能。

峰值显示功能。

可计数/计速,由内部参数设置。

参数设定密码保护功能。

当前计数值、设定值掉电不丢失。

可设定倍率,确定输入脉冲与显示值之间的比例关系。

外接传感器:

角、线位移光栅传感器,给传感器提供5V(100mA)、12V(100mA)供电。其它电压可定制。

接近开关或霍尔开关,可对其脉冲进行计数或测速,只接于A相端子。

计数倍率:单倍频、双倍频、四倍频可选(倍率值为1.000时为四倍频)。

差补功能:可设定1个插值基点,从而实现线性差补功能。

具有4~20mA电流输出功能。

具有485通讯功能。通讯波特率为9600bps,0.5秒主动发送一次显示值。

技术参数

供电电压:AC220V 50Hz

输入阻抗:5K

脉冲频率:≤500K

倍率范围:0.000~999.999

显示范围:-999999~999999

脉冲电平:低电平:-50V~0.5V  高电平:3.5~50V

脉冲宽度:最小2us

触点容量:AC220V1A  DC24V1A

安装方式:卡入式

开孔尺寸:92×43. 5mm

环境温度:-10℃~50℃

参数说明
长按MO进入系统,

Pn000:小数点的位置(显示值中小数位数)。默认值为2。

Pn001:计数倍率。是确定输入脉冲与显示值之间的比例关系。范围:0.000~999.999。默认为1.000。计数/测速模式下均起作用。编码器脉冲采样都是4倍频。

Pn002:上限值。是使上限继电器动作的计数值。默认为1000

Pn003:下限值。是使下限继电器动作的计数值。默认为-1000

Pn004:计数方向。默认值为0,表示正向计数。如出现显示值方向与实际方向相反情况时,可通过调整该参数使其一致。

Pn005:初始值。即前次断电时自动保存的显示值。开机后,显示值=初始值+计数值。默认值为0。

Pn006:参数保护密码。非零时,参数受到密码保护,必须输入正确的密码才能进入参数页,进行参数的修改。默认值为0。

Pn007:继电器输出方式,默认值为1。

 Pn008:自动复位时间。当该参数不为0时,当显示值≥Pn002(上限值)时,延时设定时间后,显示值自动清零。默认值为0,关闭该功能。设定时间最小单位:0.1S。

Pn009:差补值0。默认为0

Pn010:差补基数。计算公式为:显示值=实测值*Pn009/Pn010;默认为0
