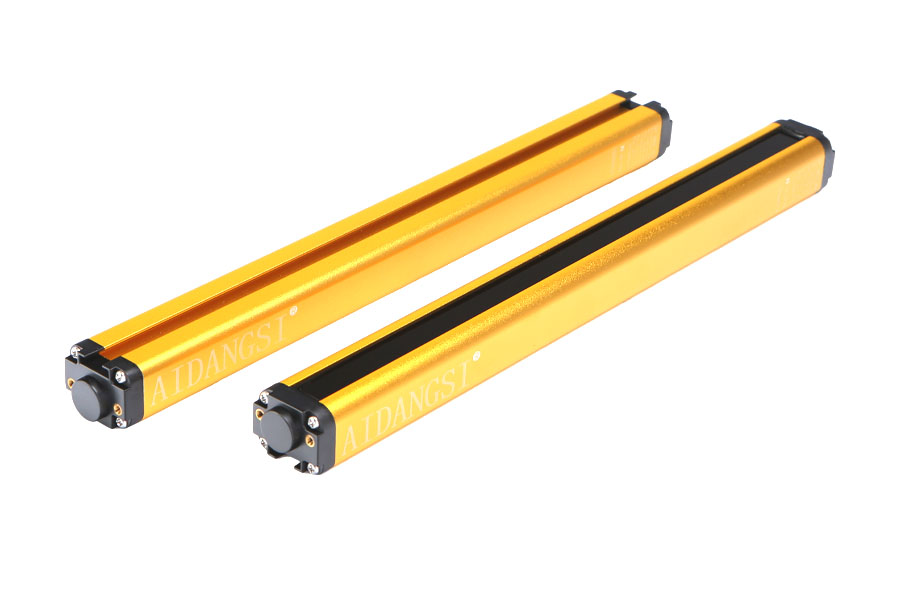

产品介绍
XTG系列安全光栅外形小巧，精度高，具有很强的信号发射和接受能力。其控制原理是发光器发射光信号直接由受光器接受，形成保护光幕，受光器监控光幕的通断状态，并将光幕的通断信号通过内部电路处理，直接输出低电平（通光时）或高电平（挡光时），通过传输线接到PLC或报警器报警电路。实现设备停止或发出安全报警。
产品特点
1.外形小巧，尺寸仅35*27.5mm
2.安装方式灵活、简便。
3.光点循环自检，提升设备安全性。

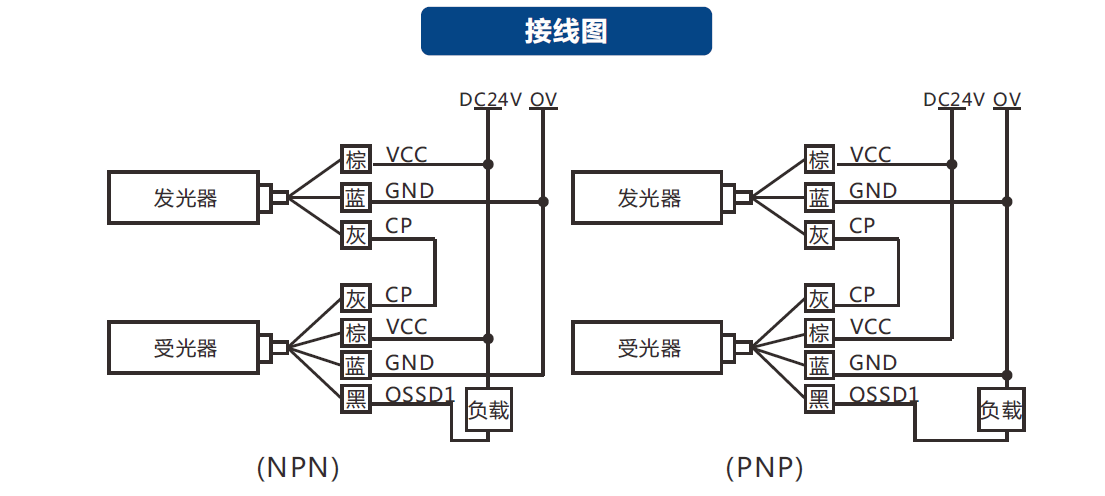

4.光栅自带晶体管输出（PNP/NPN),
5.进口老化设备保护产品的质量安全稳定。
6.具有防水功能。
技术参数：
| 保护高度 | 60-2000mm（常规） | 工作环境温度 | -10℃-55℃ |
| 光轴间距 | 5mm/10mm/20mm/40mm | 储存环境温度 | -25℃-70℃ |
| 分 辨 率 | 10mm/15mm/25mm45mm | 工作环境湿度 | 温度20℃时，空气相对湿度<85% |
| 光轴数量 | 4、6、8、10...... | 光幕形式 | 对射式 |
| 电源电压 | DC24V±20% | 输出电流 | ≤200mA |
| 功 率 | <5W | 保护距离 | 0.1-2000mm |
| 响应时间 | <10ms | 抗光干扰 | 10000LUX（入射角I>5度） |
| 绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |

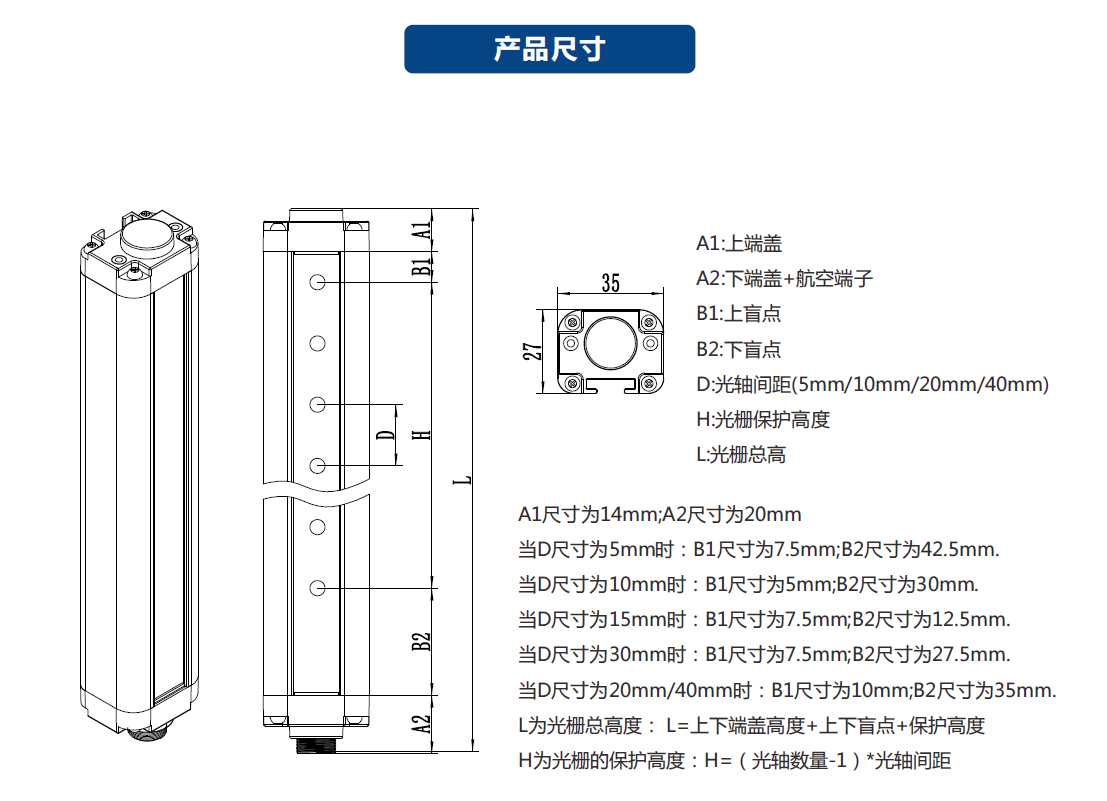

| 截面尺寸 | 35*27mm | 外壳防护等级 | IP65 |
| 输出方式 | NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择） | ||

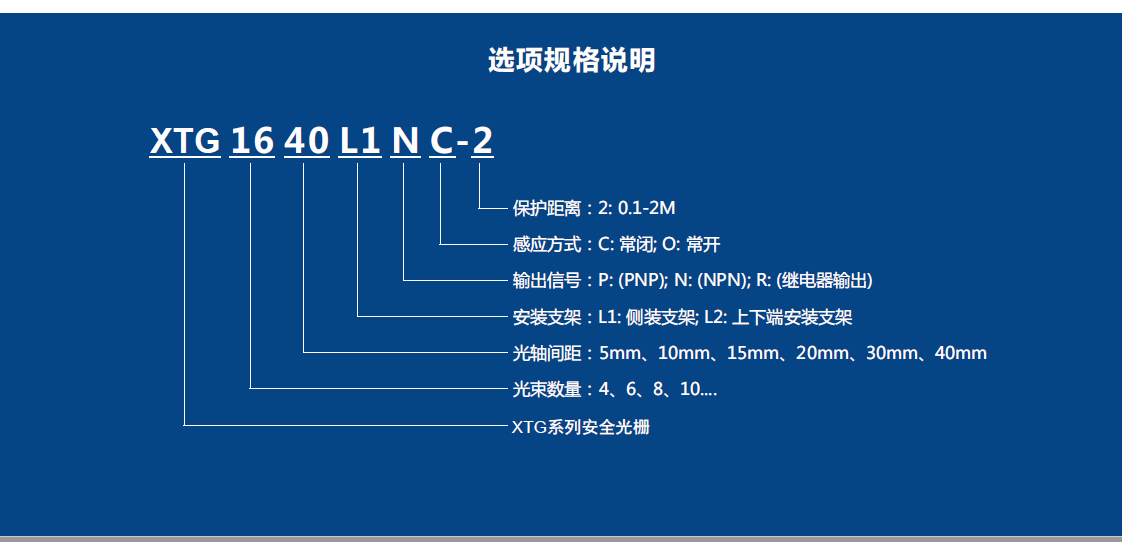

常用规格型号
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
10mm | 8 | XTG0810 | 70 | 139 |
| 12 | XTG1210 | 110 | 179 | |
| 16 | XTG1610 | 150 | 219 | |
| 20 | XTG2010 | 190 | 259 | |
| 24 | XTG2410 | 230 | 299 | |
| 28 | XTG2810 | 270 | 339 | |
| 32 | XTG3210 | 310 | 379 | |
| 36 | XTG3610 | 350 | 419 | |
| 40 | XTG4010 | 390 | 459 | |
| 44 | XTG4410 | 430 | 499 | |
| 48 | XTG4810 | 470 | 539 |
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
20mm | 4 | XTG0420 | 60 | 139 |
| 6 | XTG0620 | 100 | 179 | |
| 8 | XTG0820 | 140 | 219 | |
| 10 | XTG1020 | 180 | 259 | |
| 12 | XTG1220 | 220 | 299 | |
| 14 | XTG1420 | 260 | 339 | |
| 16 | XTG1620 | 300 | 379 | |
| 18 | XTG1820 | 340 | 419 | |
| 20 | XTG2020 | 380 | 459 | |
| 22 | XTG2220 | 420 | 499 | |
| 24 | XTG2420 | 460 | 539 |
| 光束间距（mm） | 光束(束) | 规格型号 | 保护高度（mm） | 总高度（mm） |
40mm | 4 | XTG0440 | 120 | 199 |
| 6 | XTG0640 | 200 | 279 | |
| 8 | XTG0840 | 280 | 359 | |
| 10 | XTG1040 | 360 | 439 | |
| 12 | XTG1240 | 440 | 519 | |
| 14 | XTG1440 | 520 | 599 | |
| 16 | XTG1640 | 600 | 679 | |
| 18 | XTG1840 | 680 | 759 | |
| 20 | XTG2040 | 760 | 839 | |
| 22 | XTG2240 | 840 | 919 | |
| 24 | XTG2440 | 920 | 999 |
