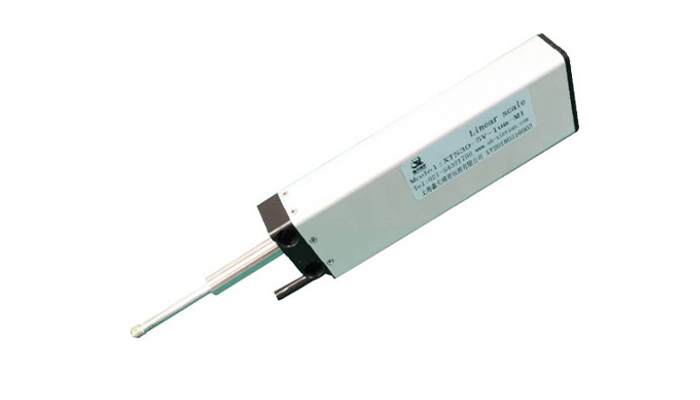

产品介绍

一、主要技术参数及外形尺寸

有效量程    10mm-50mm(特殊量程可定做)

测量范围     0-50mm

输出信号     方波(TTL)

工作电压     5V±5%  24V±5%

栅 距        20μm

分辨率        5μm 1μm 0.5μm

工作温度     10℃-40℃



二、机械式外形尺寸:长xx=Lx38x19mm),机械式L0测杆回缩长度

测量范围

0-10

0-20

0-30

0-50

L

169

206

211

226

L0

13

26

30

55



光栅测微仪图纸

光栅测微仪选型说明

四、注意事项

1)尽量避免满量程使用。

2)切忌快推或快速释放测量杆。

以免由于碰撞造成传感器不必要的损坏。

五、故障分析及处理

1、传感器与数显表对接后,数码管不显示

1)检查是否有断线,插头接触是否良好

2)电源保险丝是否熔断

3)供电电压是否符合要求

上述检查无误,可按数显表使用说明书检查线路或返回厂家维修。

2、工作中数显表的数码管不进位

1)检查数显表与传感器的连接电缆是否接触良好。

2)检查传感器输出信号是否正常

3、数显表的数码管间断计数或频繁闪动

1)检查数显表与传感器的连接电缆是否接触良好。

2)检测传感器输出信号的幅值、相位及波形是否正确,如不正确返回厂家维修。
